En resumen
Para doblar un plano a A4 (21 × 29,7 cm), primero se pliega en acordeón a lo ancho, en paneles de unos 19 cm, con el cajetín al frente y una franja de 2 cm a la izquierda para perforar; luego se dobla a lo alto en tramos de 29,7 cm. Así lo establece la norma alemana DIN 824, que sigue vigente.
Para qué se dobla un plano a tamaño A4
Un plano A0 o A1 abierto no entra en un archivador. Por eso se dobla hasta el tamaño de una hoja A4 (210 × 297 mm), de una manera que permite tres cosas a la vez: leer el cajetín sin abrir el plano, perforarlo por un margen libre y desplegarlo sin sacarlo del archivador.
Ese doblado está normalizado en la norma alemana DIN 824, «Dibujos técnicos: plegado al formato de archivo», publicada en marzo de 1981 y que DIN Media lista hoy como vigente. En España, las universidades citan para el plegado de planos la norma UNE 1027. Las medidas de esta guía siguen la DIN 824 tal como la explica el material docente de la Universidad del Ruhr en Bochum (Alemania).
Las reglas del doblado normalizado
- Tamaño final A4: el paquete doblado mide 210 × 297 mm.
- Cajetín a la vista: el panel con el cajetín, que está abajo a la derecha del plano, queda delante y se lee sin desdoblar.
- Margen de 20 mm para archivar: a la izquierda queda una franja libre para perforar o anillar. Coincide con el margen izquierdo de 20 mm que fija la norma ISO 5457 para las hojas de dibujo; los otros márgenes son de 10 mm.
- Pliegues en acordeón a lo ancho, con paneles de unos 190 mm: 190 mm más los 20 mm del margen dan los 210 mm del A4.
- Esquina superior izquierda doblada hacia atrás en A2, A1 y A0, para que al perforar el margen no se agujeree una parte del plano que queda detrás.
- Orden: primero los pliegues a lo ancho, luego la esquina y al final los pliegues a lo alto.
Medidas de cada pliegue, formato por formato
Las medidas se toman con el plano boca arriba, en horizontal y con el cajetín abajo a la derecha. Los tramos se leen de izquierda a derecha.
| Formato | Tramos a lo ancho | Esquina hacia atrás | Pliegues a lo alto |
|---|---|---|---|
| A3 (420 × 297 mm) | 125 + 105 + 190 mm | No hace falta | Ninguno |
| A2 (594 × 420 mm) | 210 + 192 + 192 mm | Sí | Uno, a 297 mm del borde inferior |
| A1 (841 × 594 mm) | 210 + 190 + 251 (con un pliegue intermedio) + 190 mm | Sí | Uno, a la mitad (297 mm) |
| A0 (1189 × 841 mm) | 210 + 190 + 190 + 190 + 219 (doblado a la mitad) + 190 mm | Sí | Dos, a 297 y a 594 mm del borde inferior |
En el A3, el primer pliegue se hace a 190 mm del borde derecho y después uno intermedio que deja libre el margen de 20 mm; por eso los tramos quedan en 125, 105 y 190 mm, como lo grafica, por ejemplo, la Universidad de Extremadura. En el A1 y el A0, el tramo largo que queda antes del panel del cajetín lleva un pliegue intermedio para que el paquete no pase de 210 mm de ancho.
La esquina se dobla hacia atrás con una línea que va desde el borde superior, a 105 mm de la esquina izquierda, hasta el borde izquierdo, a 297 mm del borde inferior.
Paso a paso con un plano A1
- Pon el plano boca arriba sobre una mesa grande, en horizontal, con el cajetín abajo a la derecha.
- Con una regla y un lápiz suave, marca en el borde superior y en el inferior los pliegues a lo ancho: a 210 mm del borde izquierdo, 190 mm más allá y a 190 mm del borde derecho. Entre la segunda y la tercera marca quedan 251 mm, que llevan un pliegue intermedio.
- Dobla en acordeón, un pliegue hacia adelante y el siguiente hacia atrás, hasta que el panel del cajetín quede encima. Repasa cada pliegue con el canto de la regla para que quede firme.
- Comprueba que el paquete mida 210 mm de ancho y que asome la franja de 20 mm del margen.
- Dobla hacia atrás la esquina superior izquierda, con la línea a 105 mm en el borde superior y a 297 mm del borde inferior en el borde izquierdo.
- Dobla a lo alto por la mitad, a 297 mm, de modo que el cajetín quede en la cara de adelante.
- Revisa el resultado: 210 × 297 mm, cajetín legible y margen libre para perforar.
Con el A2 y el A0 el procedimiento es el mismo; solo cambian los tramos de la tabla y la cantidad de pliegues a lo alto. Si tienes varias láminas iguales, dobla la primera, revísala y úsala como plantilla para las demás.
¿Y si el plano es de 90 × 60 cm?
El 90 × 60 cm es un formato usual en el Perú, pero no es ISO, así que la DIN 824 no trae sus medidas. Se puede doblar con la misma lógica, aunque ya no es una medida de la norma: por ejemplo, tramos de 210 + 190 + 310 (con un pliegue intermedio a la mitad) + 190 mm a lo ancho, el cajetín delante y la esquina hacia atrás.
A lo alto hay un detalle: 60 cm no es el doble de 29,7 cm, sino 6 mm más. Si lo doblas por la mitad, el paquete queda de 30 cm de alto, 3 mm más que un A4. Si te exigen un A4 exacto, pregunta si aceptan ese formato o imprime el plano en A1.
¿Hay una norma en el Perú?
No encontramos una norma peruana que obligue a un doblado concreto. Cada municipalidad, universidad o entidad fija sus requisitos para presentar planos en su TUPA, en sus bases o en su reglamento. Si piden planos doblados en A4, usa el doblado de esta guía salvo que indiquen otro; si piden los planos sin doblar, enrollados o en digital, sigue su indicación.
Planos para presentar, impresos en la Av. Wilson

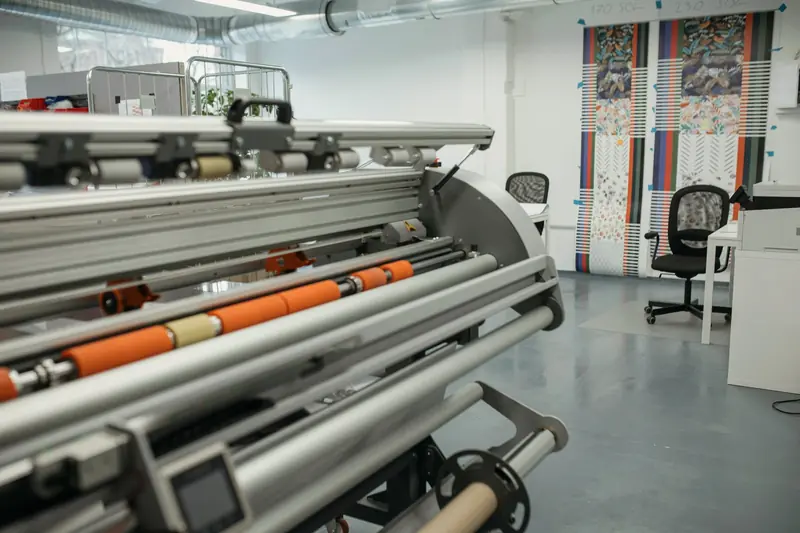

En Zona Print imprimimos planos en blanco y negro y a color de A4 a A0, y también los copiamos y escaneamos, en nuestra tienda de la Av. Wilson, en el Cercado de Lima. Revisa la impresión y ploteo de planos, el escaneo de planos y la guía de tamaños de planos A0 a A4. Cotiza gratis por WhatsApp al 986 105 331; hacemos delivery a todo Lima.
